SEA 主轴误差分析仪

性能：

转速限制：无限制

最小转速：< 100

通道数量：1-5个

操作：

探头计量仪、示波器、自动测试、分析配置

动态/旋转：

总误差、动态径向敏感、轴向、径向跳动、径向旋转敏感、粗糙度\异步

圆度\同步、唐纳森反转、动态倾斜

位置：

位置移动（位置　vs　RPM）、震动、FFT

温度：

温漂（无旋转）、暖机（旋转）、热倾斜

硬件：

仪表模块、编码输入器、温度模块（7传感器）、车床适配器、手提箱

SCA - 主轴误差检测仪

性能：

转速限制：120000

最小转速：< 100

通道数量：3个

操作：

探头计量仪、示波器

动态/旋转：

总误差、动态径向敏感、轴向、径向跳动、径向旋转敏感、

粗糙度\异步、圆度\同步

位置：

位置移动（位置　vs　RPM）、震动、FFT

温度：

温漂（无旋转）、暖机（旋转）

硬件：

车床适配器、手提箱

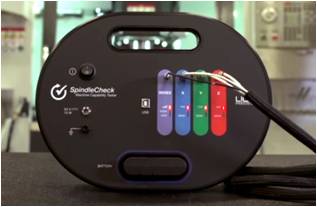

SCI - 主轴检测检查仪

性能：

转速限制：120000

最小转速：< 100

通道数量：3个

操作：

探头计量仪、自动测试、指导测量过程、测试报告

动态/旋转：

总误差、动态径向敏感、轴向、径向跳动、径向旋转敏感、

粗糙度\异步、圆度\同步

位置：

位置移动（位置　vs　RPM）、震动、重复性

温度：

温漂（无旋转）、暖机（旋转）

硬件：

车床适配器、无线模块、电池、手提箱

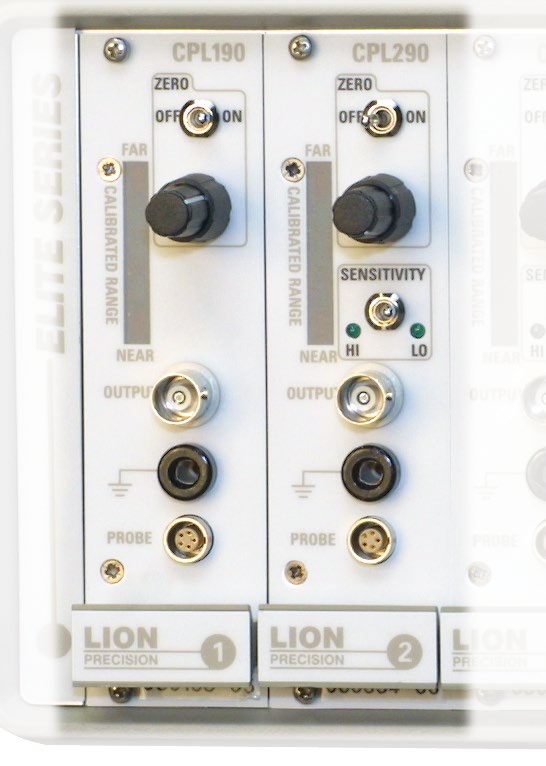

CPL190\290 电容传感器

CPL-190 单范围敏感度、CPL-290 双范围敏感度

分辨率：0.2-200纳米　

带宽：可选择（100HZ、1KHZ、10KHZ、15KHZ）

线性度：一般小于0.2%F.S

前面板BNC：最大 ±10 V，0 Ω，15 mA

后部连接器： 差分 ±10 V

操作温度： 4°C-50°C

5个测量范围 LED 指示灯

粗泛/精细零位调整（CPL-290）

零位调整禁用

差分输出至 National Instruments 68 针连接器

通过 LabVIEW™ 远程选择灵敏度和带宽

LabVIEW™ 即插即用驱动程序可与LabVIEW 驱动器兼容

CPA-100\CPA-101 电容传感器

分辨率：

CPA100：0.03% F.S. RMS（一般）

CPA101：RMS 0.3 微米或更高

带宽： 15 kHz

线性度： 非线性

最大漂移： 驱动器：0.2% F.S./°C

探头：0.05% F.S./°C

模拟输出： 最大 0-10 V，0 Ω，15 mA

设定点： 固定为 5 V（中档）

设定点输出： 固态开关闭合

最大 30 VAC/60 VDC

通态：最大 2.5 Ω，100 mA

断态漏电流：最大 10 μA

操作温度： 4°C-50°C

输入电源： 15-24 VDC，2.5 W

ECL-202\ECL-203 电涡流传感器

性能：

非线性度：±0.2%

分辨率：

ECL202：0.002%–0.025% RMS；

ECL203：RMS 0.3 微米或更高

带　宽：

ECL202：100 Hz、1 kHz、10 kHz、15 kHz（可由用户选择）；

ECL203: 15 kHz

易于操作：

按键补偿和设定点（前面板和远程）

测量范围 LED 指示灯

多单位同步（出厂时作为单系统供货）

多路输出：

0-10VDC 与设定点开关触点

ECA-101 电涡流传感器

性能：

非线性度：非线性传感器

分辨率：0.02% RMS @ 10 kHz1

带宽：10 kHz

产品特征

易于操作：

可调增益和补偿（零位）

测量范围 LED 指示灯

可调设定点

12-24 VDC 电源

多路输出：

0-10 VDC

设定点开关触点

ECL-101 电涡流传感器

性能：

非线性度： ±0.5%

分辨率： 0.004%–0.06%

带宽： 1 kHz、10 kHz、80 kHz

产品特征

易于操作：

可调补偿（前面板和远程）

测量范围 LED 指示灯

多单位同步（需使用同步套件）

12-24 VDC 电源

多路输出：

0-10 VDC

0-20 mA
